Heidelberger Institut für theoretische Studien

Flachdachabdichtung mit Dachbegrünung, Bewässerungs- und Leckwarnanlage
ic keyboard arrow left black 24dp 2x vorheriges    -   nächstes ic keyboard arrow right black 24dp 2x

HITS Heidelberg
HITS HD
HITS Bewaesserung




Baubeschreibung:

Auszeichnung für beispielhaftes Bauen von der Architektenkammer Baden -Württemberg. Unsere Arbeiten an der Dachfläche: Wärmedämmung und Abdichtung mit Sika Sarnafil Abdichtbahnen, Montage einer elektronisch gesteuerten Leckmeldeanlage, Dachbegrünung, automatisch gesteuerte Bewässerungsanlage mit nicht sichtbaren Tropfleitungen.

Gebäudedaten:

Institutgebäude
Gebäudehöhe ca. 14 m
Dachfläche ca. 1100 m²
Balkon/Terassenflächen 120 m²
Abdichtungen Tiefgaragenflächen ca. 400 m²

Dachaufbau:

Dampfsperre Bitumenschweißbahn Bauder V60 s4+AL
Grundwärmedämmung Polystyrol EPS 035 DAA dm
Gefälledämmung EPS 035 DAA dm
Brandschutzlage Glasvlies 200 g/m²
PROGEO Smartex elektrisch gesteuerte Leckkwarnanlage
Abdichtung Sika Sarnafil TS 77-20
Optigruen Trenn- und Schutzvlies RMS 300
Opitgruen Bautenschutz- und Drainmatte FKD 10
Optigruen Extensiv Substrate
Elektroniche gesteuerte Bewässerungsanlage verdeckt, Tröpfchenbewässerung
Optigruen Bepflanzungen nach Pflanzplan

Besonderheiten:

TÜV zertifierte Abdichtung und Verlegung
Dachfläche wurde in verschiedene Ebenen gegliedert
Permanente Überwachung durch Leckageortungsanlage
Automatische Bewässerungsanlage
Barierrefreie Türaustritte in Abstimmung mit dem Hersteller der Abdichtung


Bauherr:

HITS gGmbH, Heidelberg


Planung:

Architekten Bernhardt und Partner, Darmstadt
Fertigstellung:    Dezember 2010




Einfamilienhaus im Odenwald

Neubau, Walmdach mit Aufsparrendämmung und Ergoldsbacher Linea Tonziegeln
ic keyboard arrow left black 24dp 2x vorheriges    -   nächstes ic keyboard arrow right black 24dp 2x

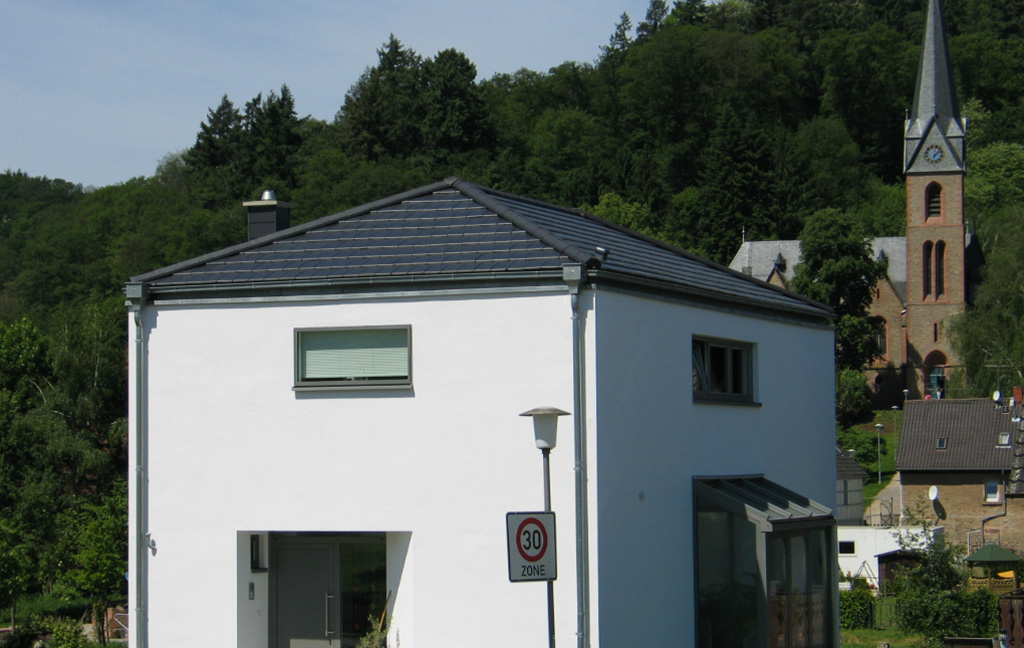

IMG 0469

 IMG 0468

IMG 0470

IMG 0473



Baubeschreibung

Neubau eines Einfamilienhauses, Deckung mit Ergoldsbacher Linea Tondachziegel, Aufsparrendämmung

Gebäudedaten:

Einfamilienhaus
Gebäudehöhe Traufe ca. 8m, Firsthöhe ca. 14m
Dachfläche ca. 160 m²
Dachneigung ca. 25°

Dachaufbau:
Innenverkleidung Gipskartonplatten
Dampfsperre und Luftdichtigkeitsschicht
Puren Aufsparrendämmung PUR WLG 024 120mm
Konter- und Traglattung
Tonflachziegel Ergoldsbacher Linea sintergrau
Deckungsart:    Deckung im Verband

Besonderheiten:

Grenzbebauung: Durch die Grenzbebauung war auf einer Seite kein Dachüberstand möglich. Man entschied, das Gebäude ohne Dachüberstand auszuführen, die Dachrinne liegt über einem Abdeckblech über der Außenmauer.

Bauherr:    Fam. Garruccio, Fischbachtal

Bauleitung/Planer:

Frank Liebig
Fertigstellung:    2005



Haus Reisinger

Dacherneuerung im Komponistenviertel Darmstadt

Dachsanierung mit Neueinbau von zwei Gauben in einem kernsaniertem Einfamilienhaus
ic keyboard arrow left black 24dp 2x vorheriges    -   nächstes ic keyboard arrow right black 24dp 2x
Haus im Komponistenviertel

Reisi2
Reisi3

Baubeschreibung:

Das Einfamilienhaus im Komponistenviertel Darmstadt aus den 60er Jahren wurde entkernt und umfangreich saniert. Wir integrierten zwei Schleppgauben mit einem Dach und Fassadenverkleidungen aus Titanzink in das Dachgeschoss. Die Wärmedämmung erfolgte nach den Anforderungen des KFW Fördrprogramms, mit einem Bloor Door Test wurde die Luftdichtigkeit der Gebäudehülle nachgewiesen.

Gebäudedaten:

Einfamilienhaus
Gebäudehöhe Traufe ca. 6,00 m, Höhe ca. 11,00 m
Dachfläche ca. 150 m²

Dachaufbau:

Innenverkleidung
Dampfsperre und Luftdichtigkeitsschicht
Zwischensparrendämmung Mineralwolle WLG 032, 220mm
Konterlattung und Hinterlüftungsebene
Deckung mit Braas Tondachziegeln Rubin 11v rot engobiert

Besonderheiten:

Ausführung nach KFW Förderprogramm, Bloor Door Test

Bauherr: Privat

Bauleitung:

Architekt Christopher Göckel
Fertigstellung: 2012








Neubau in der Bergstraße Heidelberg

Dach mit weit auskragenden Überständen, Deckung mit Titanzinkblechen
ic keyboard arrow left black 24dp 2x vorheriges    -   nächstes ic keyboard arrow right black 24dp 2x
Bergstr86-1 Heidelberg

Doppelstehfazdeckung Heidelberg
Bergstr86-1 Terrasse

Baubeschreibung:

Neubau auf einem rückliegenden Grundstücksbereich in der Bergstraße, Mehrfamilienhaus mit Tiefgarage. Metalldeckung des schmetterlingsförmigen Dachs mit Rheinzinkblechen in Doppelstehfalzdeckung, Abdichtung der Balkone mit Bitumenschweißbahnen, Plattenverlegung auf den Balkonen mit Betonplatten, Mauerabdeckungen mit Zinkblechen. Tiefgaragenabdichtung mit wurzelfesten Bitumenschweißbahnen.

Gebäudedaten:

Mehrfamilienhaus
Gebäudehöhe Traufe ca. 10,00 m, Höhe ca. 12,00 m
Dachfläche ca. 220 m²

Dachaufbau:

Innenverkleidung
Dampfsperre und Luftdichtigkeitsschicht
Zwischensparrendämmung Mineralwolle WLG 035, 220mm
Rauhspund- Holzschalung 24mm
Unterdach Braas Divoroll Ru
Konterlattung und Hinterlüftungsebene
Rauhspund- Holzschalung 24mm
Strukturierte Trennlage Bauder Vent NSK
Deckung mit Rheinzinkbändern 600mm walzblank

Deckungsart: Falzausbildung als Doppelstehfalz

Besonderheiten:

Sicherheit und gute bauphysikaliche Bedingungen durch den Einbau eines Unterdachs

Bauherr: Privat

Bauleitung:

SSV Architekten Heidelberg

Fertigstellung: 2010








Dachsanierung- historische Reihenhäuser


Deckung mit Koramic Falzbiberschwanziegel, Zwischen- und Aufdachdämmung
ic keyboard arrow left black 24dp 2x vorheriges    -   nächstes ic keyboard arrow right black 24dp 2x
Beethovenstrasse 63-69
Beethovenstraße Heidelberg
Beethovenstraße 63 Heidelberg
Beethovenstraße 65 Heidelberg



Baubeschreibung:

Die Dächer der historischen Reihenhaussiedlung waren sanierungsbedürftig, eine Wärmedämmung war nicht vorhanden. Teile vom Dachstuhl waren durch jahrelangen Feuchteeintritt schadhaft. An den statischen Bauteilen waren Mängel vorhanden. Man entschied sich für eine Kompletsanierung, wobei der Dachstuhl möglichst erhalten werden sollte. Als Wärmedämmung wählte man ein Kombination aus einer Zwischensparrendämmung aus Mineralwolle und einer Aufsparrendämmung aus Polyurethan. Um den Dachstuhl zu entlasten, gleichzeitig aber eine optische Annäherung an die vorhandene Deckung aus Biberschwanziegel zu erreichen, wurde die Dachfläche mit Koramic Falzbiberschwanziegel gedeckt. Diese Deckung hat ein geringers Flächengewicht als eine Deckung mit klassischen Biberschwanzziegeln.

Gebäudedaten:

Reihenhäuser mit 5 zweigeschossigen Einheiten
Gebäudehöhe Traufe ca. 8 m, Firsthöhe ca. 15 m
Dachfläche ca. 650 m²

Dachaufbau:
Innenverkleidung
Dampfsperre und Luftdichtigkeitsschicht, geschlaufte Verlegung von außen, Isover Integra Vario
Zwischensparrendämmung Mineralwolle Isover Integra ZKF-1 WLG 035, 120mm
Puren Dämmschalung Polyurethan WLG 030 mit aufkaschierter Unterdeckbahn
Konter- und Traglattung
Tondachziegel Koramic Falzbiber, naturrot
Deckungsart: Deckung im Verband, zusätzliche Verklammerung

Besonderheiten:

Deckung mit Falzbibern, geringes Flächengewicht

Bauherr:

Gesellschaft für Grund- und Hausbesitz mbH, Heidelberg, Bauüberwachung: Jochen Baumbusch

Bauleitung:

Beyer und Koch Bedachungen
Fertigstellung: November 2008
